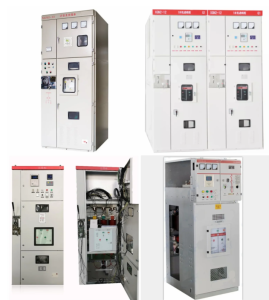

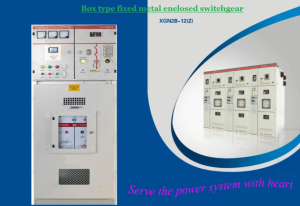

XGN2-12: надёжный коробчатый распределительный щит 10 кВ для промышленных объектов
2026-07-24
Содержание
- Для каких задач разработан щит XGN2-12? Основные параметры
- Расшифровка маркировки модели XGN2-12
- Конструктивные особенности и безопасность устройства
- Комплекс механических блокировок «пятикратной защиты»
- Допустимые условия эксплуатации
- Сферы массового применения оборудования
1. Для каких задач разработан щит XGN2-12? Основные параметры
2. Расшифровка маркировки модели XGN2-12
| Символ маркировки | Расшифровка |
|---|---|
| X | Закрытое коробчатое распределительное оборудование |
| G | Стационарный тип монтажа |
| N | Эксплуатация внутри помещений |
| 2 | Номер конструктивного исполнения |
| 12 | Номинальное напряжение 12 кВ |
Дополнительные обозначения после цифр указывают: тип привода (T – пружинный, D – электромагнитный), вид выключателя (Z – вакуумный), номинальный рабочий ток и ток термической стойкости.
3. Конструктивные особенности и безопасность устройства
-
Отсек вакуумного выключателя
Расположен снизу, привод реализован через тяговый механизм. В нижней части аппарат соединён с трансформаторами тока и разъединителем снизу, сверху подключён к верхнему разъединителю. Предусмотрен канал сброса давления для отвода газов при возникновении электрической дуги, что защищает корпус от разрушения.
-
Шинный отсек
Находится в верхней задней части. Шины уложены по траектории буквы А для снижения общей высоты шкафа, опираются на фарфоровые изоляторы с прочностью на изгиб 7350 Н.
- Кабельный отсек
Расположен под шинным отсеком сзади. Здесь монтируются измерительные приборы на опорных изоляторах, кабели фиксируются кронштейнами, предусмотрены места для подключения контрольных кабелей.
-
Релейный отсек
Размещён в передней части, доступ для обслуживания открыт спереди.
Обслуживание двухстороннее: спереди проверяют релейную автоматику, механизмы управления и выключатели, сзади ремонтируют шины и кабельные наконечники. В рабочих отсеках установлены потолочные светильники для удобства осмотра.
В нижней части вдоль всей ширины проложена медная заземляющая шина сечением 4×40 мм² для надёжного защитного заземления всего оборудования.
4. Комплекс механических блокировок «пятикратной защиты»
- Запрет на отключение разъединителя под нагрузкой;
- Исключение самопроизвольного включения/отключения вакуумного выключателя;
- Блокировка невозможности включения заземляющего ножа под напряжением;
Дополнительные блокировочные элементы закрывают доступ к опасным узлам при работающей сети.
5. Допустимые условия эксплуатации
- Температура окружающей среды: от -5 °C до +40 °C; среднесуточная температура не выше +35 °C;
- Монтаж строго внутри помещений, высота над уровнем моря не более 2000 м;
- Влажность воздуха: до 50% при +40 °C, допускается до 90% при +20 °C (возможно лёгкое образование росы при перепадах температур);
- Угол наклона при монтаже не превышает 5°;
- Запрет эксплуатации в зонах с сильной вибрацией, ударами, агрессивными парами и газами, вызывающими коррозию электродеталей;
- При нестандартных условиях эксплуатации требуется предварительное согласование с производителем.

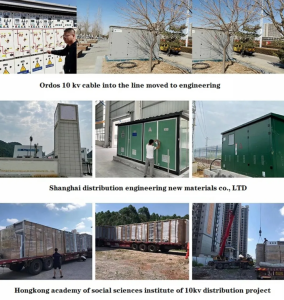

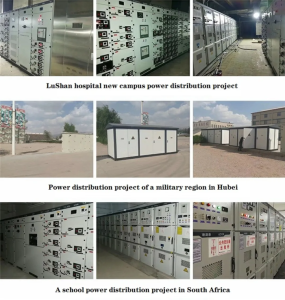

6. Сферы применения
- В городских трансформаторных подстанциях жилых кварталов;
- На промышленных предприятиях химической, металлургической, машиностроительной отрасли;
- На объектах транспортной инфраструктуры, аэропортов, портов;
- В сельских распределительных сетях, больницах, торговых центрах и зданиях с повышенными требованиями к непрерывности электроснабжения.
