Подстанция YB6 12 кВ 50–2000 кВА: преимущества компактного трансформаторного оборудования
2026-07-25
Введение продукта

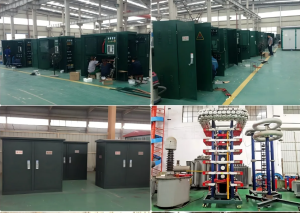

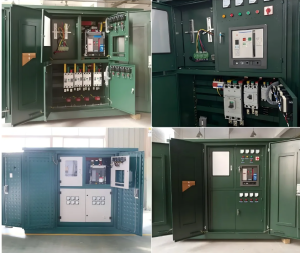

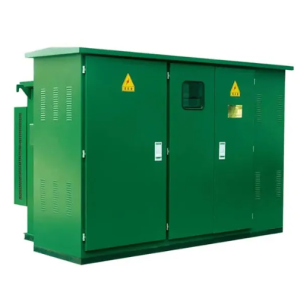

Серия YB6 представляет собой американскую комплектную блочную подстанцию, которая совмещает функции управления, защитной блокировки, трансформации и распределения высоковольтной электроэнергии. Данное оборудование широко применяется в городских и сельских сетях электроснабжения.
В конструкции высоковольтный выключатель нагрузки и высоковольтный предохранитель интегрированы в трансформаторное масло. Возможны два варианта монтажа: совмещённое размещение в одном корпусе с трансформатором или раздельное расположение в разных блоках.
Основные конструктивные преимущества
- Минимальные габариты
Конструкция компактная, занимает в 3–5 раз меньше объёма по сравнению с европейской подстанцией равной мощности, значительно экономит площадь монтажа.
- Полная герметизация и изоляция
Герметичный корпус с полной изоляцией не требует соблюдения больших изоляционных зазоров, гарантирует полную безопасность обслуживающего персонала.
- Гибкая сетевая интеграция
Высоковольтная кабельная система подходит как для кольцевых, так и для конечных радиальных сетей, сочетает надёжность питания и вариативность подключения.
- Качественный силовой трансформатор
Трансформатор имеет малые энергетические потери, низкий шумовой фон (не более 55 дБ), слабый нагрев корпуса, высокую перегрузочную способность, устойчивость к механическим ударам и коротким замыканиям.
- Два варианта кабельных разъёмов
Предусмотрено два стандартных кабельных наконечника: угловой разъём на 200 А и стационарный Т-образный разъём на 600 А. Оба исполнения можно оснастить полностью изолированными оксидно-цинковыми молниеотводами. Угловой разъём на 200 А совместим с нагрузочной вилкой и позволяет выполнять отключение под изоляцией.
Технические параметры оборудования
| Группа компонентов | Показатель | Ед. изм. | Значение |
|---|---|---|---|
| Высоковольтная часть | Номинальная частота | Гц | 50/60 |
| Номинальное напряжение | кВ | 12 | |
| Испытательное напряжение промышленной частоты (фаза-земля / фаза-фаза) | кВ | 42 | |
| Испытательное напряжение грозового импульса (фаза-земля / фаза-фаза) | кВ | 75 | |
| Номинальный ток | А | 630 | |
| Номинальный кратковременный ток термической стойкости | кА | 20 (2 с) | |
| Номинальный ударный ток стойкости | кА | 50 | |
| Низковольтная часть | Номинальное напряжение | В | 400 |
| Номинальный ток главной цепи | А | 100–4000 | |
| Номинальный кратковременный ток стойкости | кА | 50 | |
| Номинальный ударный ток стойкости | кА | 105 | |
| Трансформатор | Номинальная мощность | кВА | 50–2000 |
| Диапазон регулировки отводов | — | ±2×2,5% или ±5% | |
| Схема соединения обмоток | — | D,yn11 | |
| Уровень шума | дБ | ≤55 | |
| Степень защиты корпуса | — | IP33 |
Требования к монтажу и условия эксплуатации
Допустимые климатические условия
- Температура воздуха окружающей среды: от -5 °C до +40 °C; среднесуточная температура не превышает +35 °C.
- Эксплуатация только внутри помещений; высота над уровнем моря места установки не выше 2000 м.
- Влажность воздуха: при +40 °C относительная влажность не более 50%; при +20 °C допускается влажность до 90%. При перепадах температур возможна слабая роса, не влияющая на работу.
- Угол наклона оборудования при монтаже не больше 5°.
- Запрет установки в зонах сильной вибрации, ударов и агрессивных сред, вызывающих коррозию электродеталей.
- При нестандартных условиях эксплуатации требуется предварительное согласование с изготовителем.
Требования к монтажным размерам и заказным данным
- Монтажные чертежи, однолинейную схему, данные о мощности трансформатора и характеристиках всех основных узлов;
- Требования к учёту электроэнергии и компенсации реактивной мощности (при необходимости);
- Требования к обработке поверхности корпуса подстанции;
- Указание типа сети: конечная или кольцевая.
