Шахтный низковольтный распределительный щит GKD – надёжное распределение энергии для подземных объектов
2026-07-07
Содержание
- Где используется универсальный шахтный щит GKD?
- Основные технические параметры (таблица)
- Конструктивные преимущества щита GKD
- Комплекс защитных функций оборудования
- Допустимые условия эксплуатации
- Возможности кастомизации
1. Где используется универсальный шахтный щит GKD?

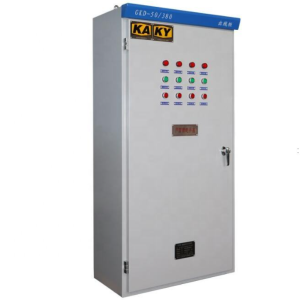

Щит GKD – общешахтное низковольтное стационарное распределительное оборудование, предназначенное для подземных угольных и неугольных шахт без риска взрыва газа и угольной пыли. Оно распределяет, управляет и защищает питание двигателей, освещения и другого оборудования в сетях 380/660/1140 В 50 Гц с изолированной нейтралью.

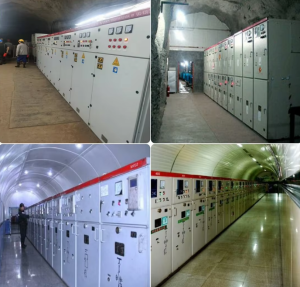

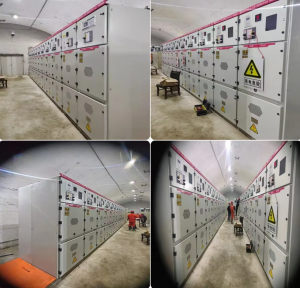

Подходит для диспетчерских, вентиляционных камер, подземных парков, металлургических и химических предприятий, подвалов высотных зданий, нефтяных месторождений и метро. Изделие прошло сертификацию по стандартам GB/T12173, GB3836, имеет официальный шахтный сертификат.
2. Основные технические параметры
| Показатель | Значение |
|---|---|
| Модель | GKD (типы KY, KA) |
| Номинальное напряжение | 380 / 660 / 1140 В |
| Номинальный ток | 50–3200 А |
| Частота сети | 50 Гц |
| Габариты корпуса | 800×800×2200 мм |
| Степень защиты | IP43 / IP54 |
| Материал корпуса | Холоднокатаная сталь (опция нержавеющая сталь) |
| Цвет покрытия | RAL7035 |
| Сертификаты | ISO9001, ISO14001, протокол типовых испытаний |
| Гарантия | 24 месяца |

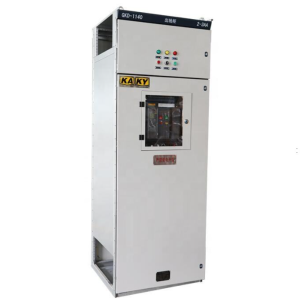

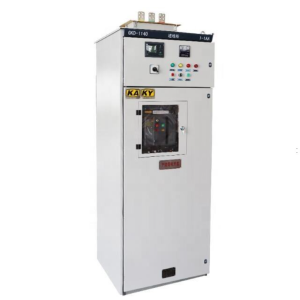

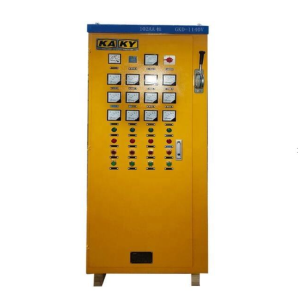

3. Конструктивные преимущества щита GKD
- Каркас из гнутой стальной плиты с модульными монтажными отверстиями, высокая прочность, отсутствие деформаций, удобная серийная сборка.
- Две передние и задние дверцы с замками; измерительная панель с индикаторами, измерительными приборами. Шины сверху закреплены огнестойкими изоляционными держателями, компоненты свободно регулируются по высоте и ширине.
- Двери уплотнены резиновыми лентами, обеспечивая класс защиты IP54 от пыли и влаги.
- Управление с лицевой стороны, монтаж и осмотр доступны спереди и сзади; щиты можно использовать по отдельности или объединять в ряды, заменяют стандартные GGD, GCS, RMNS.
- Кабельные вводы легко подгоняются под диаметр кабеля, предусмотрен универсальный заземляющий болт. Возможна установка шахтных устройств защиты от утечки.
4. Комплекс защитных функций
- Защита от короткого замыкания
- Защита от перегрузки
- Блокировка при утечке тока
- Защита от перенапряжения и понижения напряжения
- Отключение при потере напряжения
5. Условия эксплуатации
- Высота над уровнем моря до 2000 м;
- Относительная влажность ≤95% при +25 °C;
- Монтаж с вертикальным наклоном менее 15°, отсутствие сильных вибраций и ударов;
- Отсутствие агрессивных паров, разрушающих металл и изоляцию;
- Эксплуатация в шахтах без взрывоопасной газо-пылевой среды.
6. Возможности кастомизации
